Cable dieléctrico de capacidad media, ideal para redes de distribución que requieren mayor distancia entre postes (100 metros) y alta resistencia en entornos de alto voltaje.
Características Principales
- Tecnología ADSS (All Dielectric Self Supported): Es un cable totalmente dieléctrico, sin componentes metálicos, lo que permite su instalación aérea auto-soportada entre postes sin necesidad de un mensajero adicional y lo hace seguro cerca de líneas eléctricas.
- Capacidad: Contiene 12 fibras ópticas de tipo Monomodo G.652D, bajo la configuración de Tubo Holgado (Loose Tube).
- Alcance (Span): Diseñado para una distancia máxima de 100 metros entre los puntos de anclaje.
- Alta Resistencia Dieléctrica: Cuenta con propiedades Anti-tracking, permitiendo su instalación en líneas con voltajes aplicados de hasta 110 kV.
| Característica | Detalle |
| Tipo de Cable | ADSS (Tubo Holgado) |
| Tipo de Fibra | Monomodo G.652D |
| Número de Fibras | 12 |
| Cubierta Exterior | HDPE (Polietileno de Alta Densidad), color negro |
| Tensión Máxima de Instalación | 1800 N (Newtons) |
| Resistencia al Aplastamiento | 1000 N/10 cm |
| Diámetro Nominal (D) | 10.1 +- 0.5 mm |
| Peso Nominal | 78 +- 15 kg/km |
| Temperatura de Operación | -20°C a +65°C |
Construcción y Protección
- Refuerzo de Tensión: La resistencia necesaria para los vanos de 100m es proporcionada por los hilos de Aramida (Dielectric Strength Members) y un miembro central de fuerza de FRP (Plástico Reforzado con Fibra).
- Protección Hídrica: El cable está totalmente protegido contra la humedad mediante el uso de gel tixotrópico en el tubo holgado, además de hilos y cintas bloqueadoras de agua.
- Durabilidad Externa: La cubierta de HDPE garantiza una excelente resistencia contra la abrasión, la intemperie y la radiación UV.
Logística y Embalaje

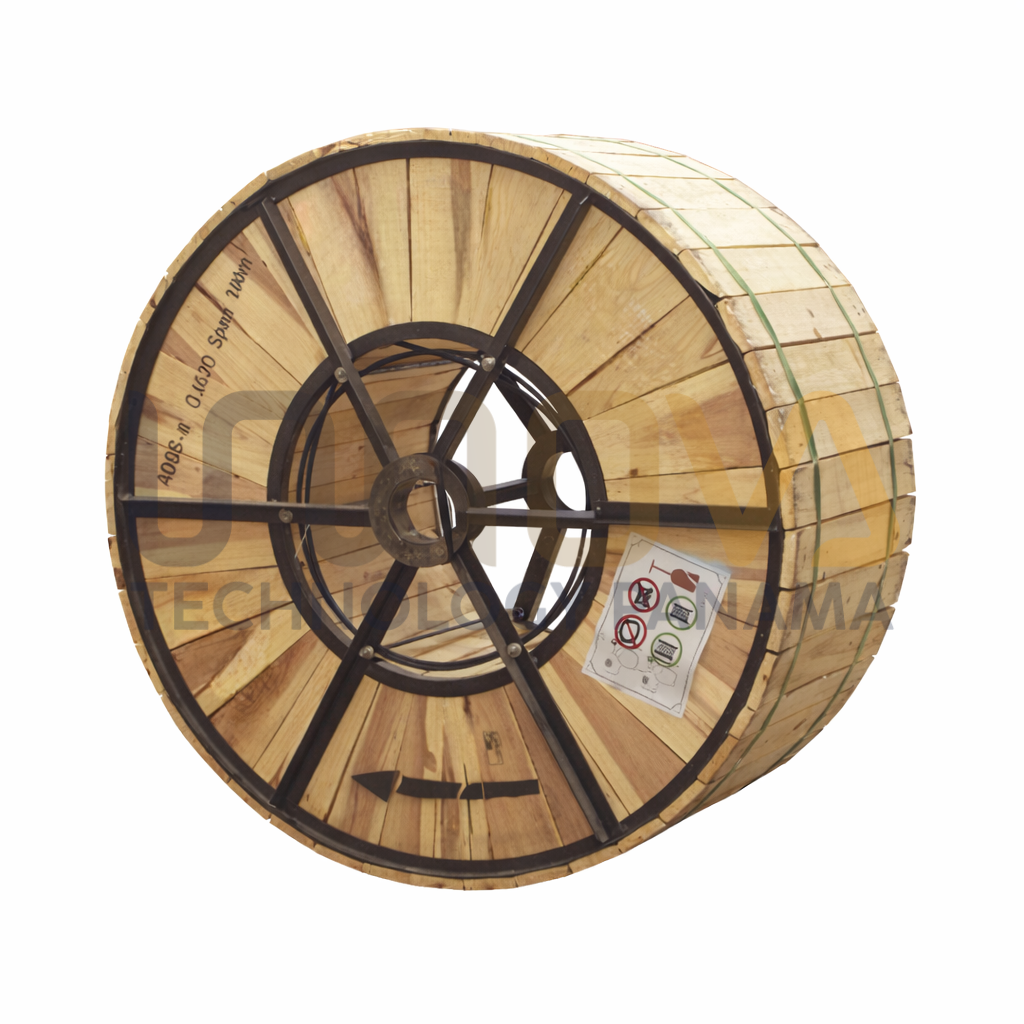

- Presentación Estándar: El cable se suministra en carretes de 4 km (13,000 pies).
- Peso Nominal por Cable: 78 kg/km
